之前有客戶詢問(wèn)針對(duì)壓鑄件表面出現(xiàn)積碳發(fā)黑的情況，有什么好的解決辦法，在了解客戶的具體情況之后，我給他推薦了我們公司的一款壓鑄脫模劑820282，解決了客戶的問(wèn)題，下面就給大家說(shuō)說(shuō)一般出現(xiàn)類似這種積碳發(fā)黑的原因和解決辦法。

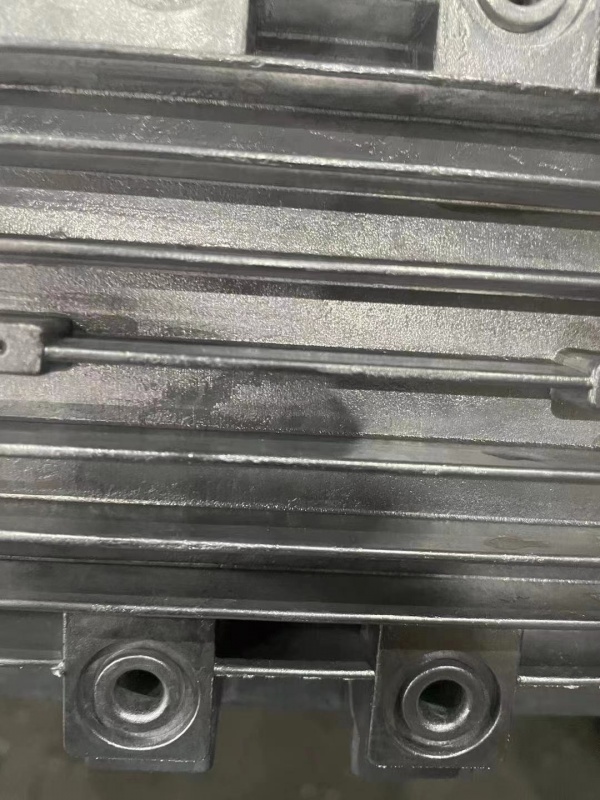

• 鑄件表面積碳發(fā)黑

壓鑄脫模劑或沖頭油品質(zhì)選用不當(dāng)，或脫模劑不純，脫模劑中的蠟和有機(jī)物油脂容易燃燒，燃燒后的殘留物碳黑會(huì)燒結(jié)黏附在模具表面，形成積碳。積碳層黏附在模具表面比較牢固，通常需要使用油石、水砂紙和砂布拋光才能清除掉?？梢詫?duì)模具表面采取定期拋光的方法，防止出現(xiàn)過(guò)多、過(guò)大的積碳和發(fā)黑缺陷。

一般在開(kāi)模瞬間模具表面溫度高于240 ℃，壓鑄脫模劑就會(huì)被燒結(jié)形成積碳。所以要降低澆注溫度，控制模具溫度在一定的范圍內(nèi)，保持模具熱平衡。降低過(guò)熱部位的模具溫度，加大模具的冷卻水流量，讓模具溫度不要過(guò)高，防止脫模劑燒結(jié)集碳。另外，模具成型表面越粗糙，越容易使油煙黏附而產(chǎn)生積碳；選用的脫模劑不能承受高溫，澆注溫度和模具溫度越高，越容易產(chǎn)生油煙和燒結(jié)積碳。

模具表面如果有積碳，合金液熱量傳遞給模具的速度受到影響，在產(chǎn)品的厚大部位容易形成縮凹、熱裂紋缺陷，這時(shí)就要應(yīng)用油石或砂布打磨、拋光掉模具表面的積碳。

在鑄件較大熱節(jié)部位和厚壁部位，合金液處于高溫的時(shí)間比較長(zhǎng)，壓鑄脫模劑http://www.meisasa.cn的燒結(jié)情況加劇，較易形成積炭缺陷，所以應(yīng)很好地設(shè)置模具的冷卻和加熱系統(tǒng)，調(diào)控好模具的溫度。
